Автомобильный 8 - канальный USB осциллограф, генератор сигналов Hantek 1008c с зондом зажигания HT25

  • Нет в наличии
  • Код: Hantek 1008C

53 000 Тг.

+7701731-56-40
  • +7747267-93-48
  • График работы
  • Адрес и контакты
Автомобильный 8 - канальный USB осциллограф,  генератор  сигналов Hantek 1008c с зондом зажигания HT25
Автомобильный 8 - канальный USB осциллограф, генератор сигналов Hantek 1008c с зондом зажигания HT25Нет в наличии
53 000 Тг.
+7701731-56-40
  • +7747267-93-48

Описание

Hantek 1008C это автомобильный 8-канальный цифровой USB осциллограф с частотой дискретизации в реальном времени 2,4ГГц+ программируемый генератор до 250кГЦ.+программные функции тестера автомобиля (необходим СС-65, и др зонды и приспособления.

В комплект не входят).

Количество каналов 8

Частота выборки, Мвыб./с 2,4

Чувствительность, В/дел. 0.01-5

Развертка по горизонтали 1 нс - 20000 с/дел

Память на канал 4К отсчетов

Входное сопротивление: 1MΩ

Разрешение АЦП -12 bits

Максимальное напряжение 400V (DC+AC Peak)

Режимы  -Edge, X-Y Mode, X-Axis Input -CH1 Y-Axis Input -CH2

Измерения -

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot

Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle

Курсорные измерения -Horizontal ,Vertical, Track, Auto Measure Modes



Уровни напряжения

10mV to 5V/div @ x 1 probe

100mV to 50V/div @ x 10 probe

10V to 5000V/div @ x 1000 probe

100V to 50000V/div @ x 10000 probe

200mV to 100V/div @ 20:1



Уровни тока

100mA to 50.0A/div @ CC65(20A)

1000mA to 500.0A/div @ CC65(65A)

1A to 100.0A/div @ CC650(60A)

10A to 1000.0A/div @ CC650(650A)

1A to 200.0A/div @CC1100(100A)

10A to 2000.0A/div @CC1100(1100A)



Курсоры- Time/frequency difference, voltage difference

БПФ -Rectangular, Hanning, Hamming, Blackman Window

Вычисления - Addition, subtraction, multiplication, division

Программируемый генератор

Каналов - 8

Выходные уровни - LVTTL

Частоты 0-250kHz



Интерфейс USB 2.0

Не нуждается в дополнительном питании

Размеры 185 x 150 x 27 (mm)

Вес 0.35kg





Основные характеристики:

  •  Hantek PC USB 8CH автомобильный диагностический осциллограф/DAQ/Программируемый генератор: высокоэффективный и экономичный;
  • 8 каналов осциллографа для тестирования транспортного средства;
  • Зонд системы зажигания;
  • 2.4MSa/s частота дискретизации в реальном времени, 12 бит вертикальное разрешение;
  • Спектральный анализ функций;
  • 10 мВ/div до 5 В/div Входная чувствительность;
  • DAQ карты функция;
  • 8 каналов программируемый генератор, который может производить аналоговые сигналы коленчатого вала, распределительного вала и др.

Устройство позволяет производить:

(1) Диагностику и тестирование  автомобиля

  • Первая Диагностика: вакуум впускного коллектора и зажигание, бензиновые пары регулирующий клапан вакуум и зажигание, зажигание выхлопа на холостом ходу, пусковое зажигание выхлопа
  • Зажигание: Первичное и вторичное
  • Датчик: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки
  • Диагностика и анализ данных CAN bus, состояние сигнала CAN bus, длительное получение CAN bus LH, LIN bus
  • Бензин/дизель авто
  • Стартер и зарядка аккумулятора

(2) Функции осциллографа:

  • 8 каналов осциллограф, 2.4MSa/s частота дискретизации в реальном времени
  • 12 бит вертикальное разрешение, функция анализа спектра

(3) Функции программируемого генератора:

  • 8 каналов программируемый генератор
  • Может аналоговые сигналы коленчатого вала, распределительного вала и т. Д.

(4) Прочие возможности и функции

  • Интерфейс USB 2,0 plug and play, не нужно дополнительное питание;
  • Более 20 типов автоматических функции тестирования, аналогичный интерфейс с настольным осциллографом, прост в использовании;

 Примечание:Поддержка программного обеспечения: Windows NT, Window 2000, Windows XP, VISTA, Windows 7, Window 8, Window 10

Модель

Hantek1008C

Режим осциллографа

Вертикальный

Аналоговый канал

8

Вход сопротивление

Сопротивление: 1 м и Icirc;

Вход чувствительность

10 мВ/div до 5 В/div



Вход муфта

Постоянного тока

Разрешение

12 бит

По горизонтали

Объем памяти

4 K

Макс. Вход

400 В (DC + AC пик)

Частота дискретизации в реальном времени

2.4MSa/s

Временной диапазон развёртки

1ns/div до 20000 s/div (1-2-5 последовательностей)

Время Основание точность

± 50ppm

Триггер

Источник сигнала

CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8

Режим

Края

X-Y режим

Перемещение по оси Вход

CH1

Ось Y Вход

CH2

Курсоры и измерения

Напряжение измерения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot

Измерения времени

Частота, период, время нарастания, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Курсоры измерения

Горизонтальные, вертикальные, трековые, автоматические Режимы измерения

Сигналов процесса



+,-, X, ÷, FFT, Invert

Напряжение диапазон



10 мВ до 5 В/div @ x 1 зонд

100 мВ до 50 в/div @ x 10 зонд

10 в до 5000 в/div @ x 1000 зонд

100 В до 50000 в/div @ x 10000 зонд

200 мВ до 100 В/div @ 20:1

Постоянная сила тока



От 100 мА до 50,0a/div @ CC65 (20A)

1000mA до 500.0A/div @ CC65 (65A)

От 1A до 100.0A/div @ CC650 (60A)

10А до 1000.0A/div @ CC650 (650A)

От 1A до 200.0A/div @ CC1100 (100A)

10А до 2000.0A/div @ CC1100 (1100A)

Курсор



Разница во времени/частоте, разница напряжения

БПФ



Прямоугольный, Hanning, Hamming, Blackman Window

Математика



Сложение, вычитание, размножение, деление

Программируемый генератор

Канал



8

Выход уровня



LVTTL

Частотный диапазон



0-250 кГц

Интерфейс



USB 2,0

Мощность



Не нужен дополнительный источник питания

Измерение

Размер

185x150x27 (мм)

Вес

0,35 кг

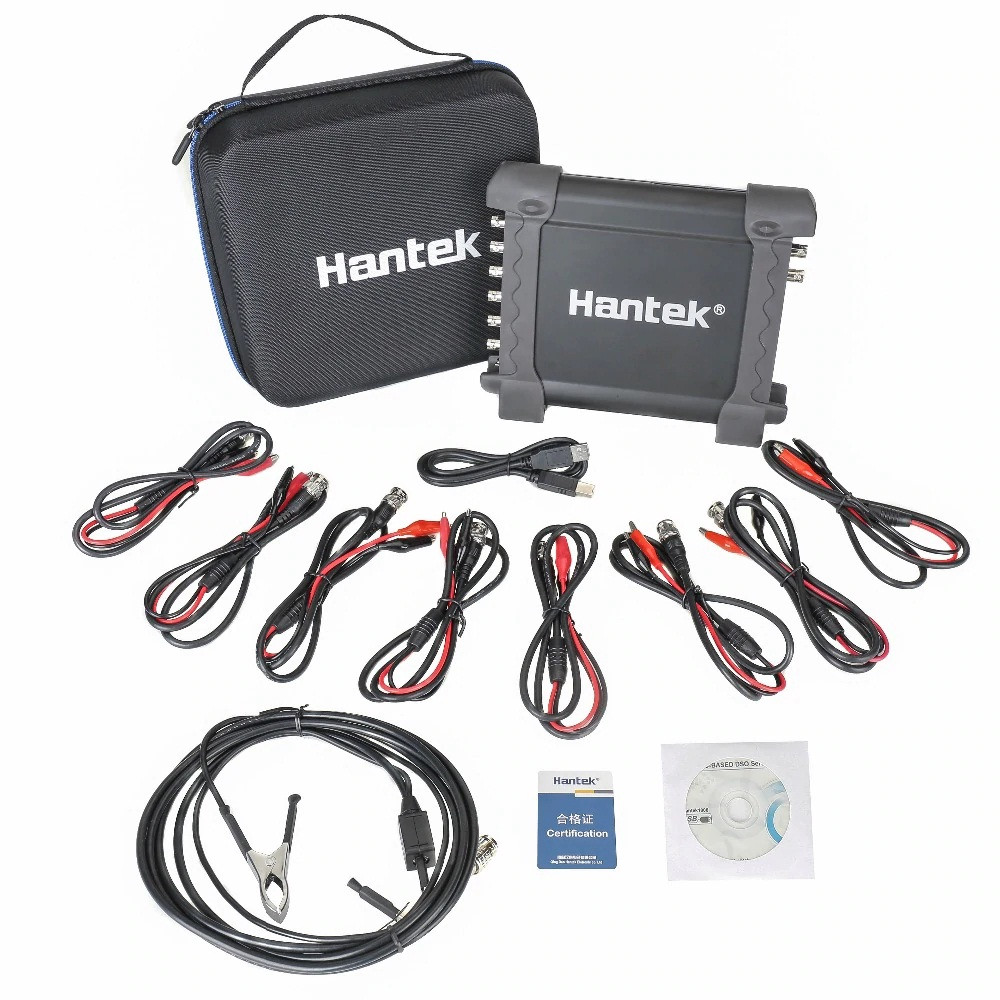

Комплект:

  • 1 осциллограф 1008C DAQ
  • 8 х  зондов/кабелей
  • USB кабель (1 шт.);
  • 1 x CD (драйвер и т. д.)
  • 1 x сумка
  • 1 Зонд проверки зажигания HT25

Информация для заказа

  • Цена: 53 000 Тг.
